Тестер для проверки тензодатчиков
Портативный тестер тензодатчиков, применяется сервисными инженерами для поиска неисправных тензодатчиков на весовом оборудовании, по следующим параметрам: выходной сигнал мВ/В или выходное / входное сопротивление .

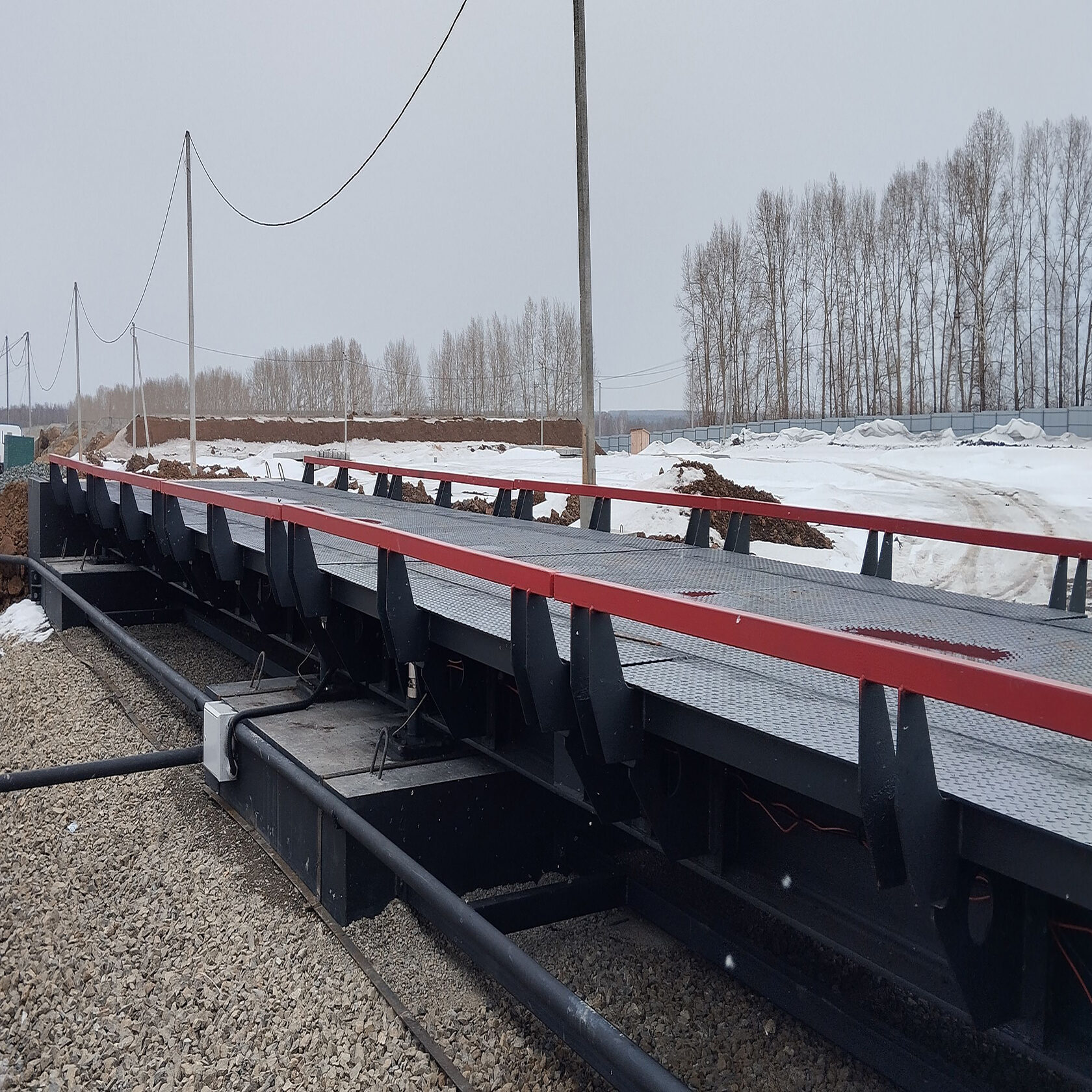

Разработанный нами тестер тензодатчиков позволяет проводить диагностику прямо на весах, так как является полностью автономным устройством, и имеет своё стабильное опорное напряжение 5в. для питания тензодатчиков.
Обладает всеми необходимыми функциями : омметр и милливольтметр.
Тестер тензодатчиков может быть подключен как напрямую к тензодатчику, так и непосредственно к самой клеммной коробке.
При помощи тестера можно сравнить текущие показания с паспортными значениями.
Либо сравнить полученные значения между остальными датчиками и понять где происходит большее нагружение.
Можно анализировать возвращаются ли показания при нагружении,
и снятии нагрузки с тензодатчика..
Внимание!!
Перед подключением тестера тензодатчиков, отключите весовой терминал от весов, так как тестер имеет свое опорное напряжение и является автономным устройством.
Применяется для диагностики только аналоговых тензодатчиков.
Максимальное подключаемое количество тензодатчиков : 12шт. с сопротивлением 750 ом.
Описание работы с тестером.
Подключите тензодатчик к разъему согласно распиновки на приборе, нажмите кнопку включения.
После загрузки тестер сразу входит в режим работы милливольтметра и отображает текущие показания мВ/В
При удержании кнопки MODE : прибор перейдет в режим омметра с автоматическим переключением между каналом питания и каналом сигнала тензодатчика. Для возвращения в режим милливольтметра нажмите один раз кнопку MODE.
Допускается прямое подключение тестера тензодатчиков к клеммным коробкам
Разработанный нами тестер тензодатчиков позволяет проводить диагностику прямо на весах, так как является полностью автономным устройством, и имеет своё стабильное опорное напряжение 5в. для питания тензодатчиков.
Обладает всеми необходимыми функциями : омметр и милливольтметр.
Тестер тензодатчиков может быть подключен как напрямую к тензодатчику, так и непосредственно к самой клеммной коробке.
При помощи тестера можно сравнить текущие показания с паспортными значениями.
Либо сравнить полученные значения между остальными датчиками и понять где происходит большее нагружение.
Можно анализировать возвращаются ли показания при нагружении,
и снятии нагрузки с тензодатчика..
Внимание!!
Перед подключением тестера тензодатчиков, отключите весовой терминал от весов, так как тестер имеет свое опорное напряжение и является автономным устройством.
Применяется для диагностики только аналоговых тензодатчиков.
Максимальное подключаемое количество тензодатчиков : 12шт. с сопротивлением 750 ом.
Описание работы с тестером.
Подключите тензодатчик к разъему согласно распиновки на приборе, нажмите кнопку включения.
После загрузки тестер сразу входит в режим работы милливольтметра и отображает текущие показания мВ/В
При удержании кнопки MODE : прибор перейдет в режим омметра с автоматическим переключением между каналом питания и каналом сигнала тензодатчика. Для возвращения в режим милливольтметра нажмите один раз кнопку MODE.
Допускается прямое подключение тестера тензодатчиков к клеммным коробкам
Характеристики и описание тестера тензодатчиков
АЦП 16 bit
Выходное напряжение 5 V
Шаг измерения 0.0016mv/v
Точность показаний в диапазоне от -3 mv/v до + 3 mv/v
Диапазон измерений Ом от 0-4000 ом с погрешностью 0,1%
Питание от аккумуляторной батареи 18650
Зарядка через разъем USB Type -C 5 v
-----------------------------------------
Описание дисплея и функций кнопки MODE:
Правый верхний угол - заряд аккумулятора
В режиме signal : по середине отображаются текущие показания мв/в,
однократным нажатием кнопки MODE показания сохраняются ниже. (до перехода в другой режим).
Удержание кнопки MODE переводит прибор в режим омметра:
-----------------------------------------
Использован OLED дисплей что исключает его замерзание при отрицательных температурах
Функция бездействия: если показания в течении 5 минут равны 0 либо отображается ERR в режиме омметра то прибор сначала выходит из режима омметра далее через 5 минут подает звуковые сигналы, после гаснет дисплей но сигналы не прекращаются, пока прибор не будет отключен либо не будет нажата боковая кнопка.
Ручная сборка прибора.
Выходное напряжение 5 V
Шаг измерения 0.0016mv/v
Точность показаний в диапазоне от -3 mv/v до + 3 mv/v
Диапазон измерений Ом от 0-4000 ом с погрешностью 0,1%
Питание от аккумуляторной батареи 18650
Зарядка через разъем USB Type -C 5 v
-----------------------------------------
Описание дисплея и функций кнопки MODE:
Правый верхний угол - заряд аккумулятора
В режиме signal : по середине отображаются текущие показания мв/в,
однократным нажатием кнопки MODE показания сохраняются ниже. (до перехода в другой режим).
Удержание кнопки MODE переводит прибор в режим омметра:
-----------------------------------------
Использован OLED дисплей что исключает его замерзание при отрицательных температурах
Функция бездействия: если показания в течении 5 минут равны 0 либо отображается ERR в режиме омметра то прибор сначала выходит из режима омметра далее через 5 минут подает звуковые сигналы, после гаснет дисплей но сигналы не прекращаются, пока прибор не будет отключен либо не будет нажата боковая кнопка.
Ручная сборка прибора.
